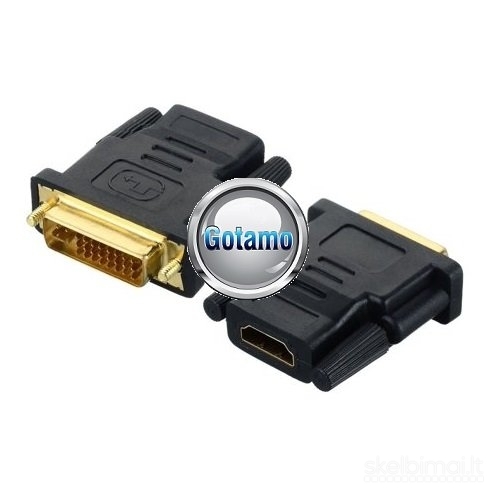

HDMI lizdas į DVI-I (dual link) 24+5 jungtis

HDMI lizdas į DVI-I – nedidelis adapteris, skirtas HDMI laidui prijungti prie įrenginio, turinčio DVI-I 24+5 prievadą. Vienoje pusėje yra HDMI lizdas, kitoje – DVI-I 24+5 kištukas su tvirtinimo varžtais. Tokie prievadai dažnai sutinkami senesnėse ir vidutinės klasės vaizdo plokštėse bei monitoriuose. Adapteris leidžia nekeisti turimos technikos ir naudoti įprastą HDMI laidą.

Kas yra DVI-I 24+5 jungtis

DVI-I (angl. integrated) sąsaja vienoje jungtyje sujungia skaitmeninį ir analoginį vaizdo signalą. Kištuke yra 24 kontaktai trimis eilėmis, plokščia kontaktinė plokštelė ir keturi papildomi kontaktai aplink ją – iš čia žymėjimas 24+5. Pavadinime nurodytas „dual link“ reiškia pilną 24 skaitmeninių kontaktų rinkinį.

Kai per HDMI lizdas į DVI-I adapterį perduodamas HDMI signalas, naudojami tik skaitmeniniai kontaktai. Analoginiai kontaktai lieka nenaudojami, todėl VGA signalo iš HDMI šaltinio šiuo adapteriu gauti negalima.

Svarbu: kuriam lizdui tinka

Tai dažna klaida renkantis DVI adapterį, todėl verta ją aptarti atskirai. DVI-I 24+5 kištukas telpa tik į DVI-I lizdą. Į DVI-D 24+1 lizdą jis neįlįs, nes tokiame lizde nėra skylučių keturiems analoginiams kontaktams. Prieš perkant apžiūrėkite savo prievadą: jei aplink plokščią angą matote keturias mažas skylutes, tinka HDMI lizdas į DVI-I adapteris. Jei skylučių nėra, rinkitės DVI-D 24+1 variantą.

Kaip veikia sujungimas

HDMI ir skaitmeninė DVI dalis vaizdą perduoda tuo pačiu būdu – abi sąsajos buvo kuriamos remiantis ta pačia skaitmeninio signalo technologija, todėl adapteris yra pasyvus. Jam nereikia maitinimo, programinės įrangos ar nustatymų – kompiuteris ekraną atpažįsta automatiškai. Raišką ir atnaujinimo dažnį lemia vaizdo šaltinis ir ekranas. Garsas per DVI neperduodamas, todėl jį reikia išvesti atskiru laidu. Kompiuteryje garso išvestį galima pasirinkti garso nustatymuose – pavyzdžiui, nukreipti ją į ausines, kolonėles ar nešiojamojo kompiuterio garsiakalbius.

Naudojimo pavyzdžiai

Vaizdo plokštė su DVI-I išvestimi. Prisukite adapterį ir HDMI laidu junkite televizorių ar naujesnį monitorių.

Monitorius su DVI-I įvestimi. Prijunkite nešiojamąjį kompiuterį, konsolę ar priedėlį su HDMI išvestimi.

Projektorius salėje. Kai projektorius turi DVI-I įvestį, o pranešėjų kompiuteriai – HDMI.

Prijungimas ir priežiūra

Įkiškite DVI-I kištuką tiesiai, nekraipydami, kad nesulenktumėte analoginių kontaktų, ir priveržkite abu varžtus. Tada į HDMI lizdą įjunkite laidą. Monitoriaus meniu pasirinkite DVI įvestį. Jei vaizdo nėra, patikrinkite, ar HDMI laidas iki galo įkištas, ir kompiuterio ekrano nustatymuose paieškokite papildomo ekrano. Jei HDMI lizdas į DVI-I adapteris ilgą laiką nenaudojamas, laikykite jį sausoje vietoje, o kontaktų nelieskite pirštais.

DVI-I ar DVI-D adapteris – kurį pasirinkti

Abu adapteriai iš HDMI šaltinio perduoda tą patį skaitmeninį vaizdą, todėl vaizdo kokybe jie nesiskiria. Skirtumas tik kištuko formoje. DVI-D 24+1 kištukas yra universalesnis, nes telpa į abiejų tipų lizdus. HDMI lizdas į DVI-I adapteris dažniausiai renkamas tada, kai norima turėti tokio pat tipo kištuką, kaip ir prievadas, į kurį jis bus jungiamas nuolat. Jei abejojate, nufotografuokite prievadą ir palyginkite su prekės nuotraukomis – skirtumas matomas iš karto.

Pagrindinės savybės

HDMI lizdas vienoje pusėje, DVI-I 24+5 (dual link) kištukas kitoje.

Pasyvus adapteris – be maitinimo ir tvarkyklių.

Tvirtinamas dviem varžtais.

Leidžia naudoti jau turimą HDMI laidą.

Tinka tik DVI-I lizdams.

Techninė specifikacija

Prekės tipas – Vaizdo jungtis (adapteris)

1 jungtis – HDMI lizdas

2 jungtis – DVI-I 24+5 (dual link) kištukas

Perduodamas signalas – Skaitmeninis vaizdas

Tvirtinimas – Du varžtai DVI pusėje

Svoris su pakuote – 0.05 kg

Kam labiausiai tinka ir kiti modeliai

Kompiuterių savininkams. Kai vaizdo plokštė turi DVI-I, o naujas ekranas – tik HDMI.

Mokykloms ir salėms. Senesnė projekcinė įranga lieka naudojama.

Remontuojantiems techniką. Pigus adapteris greitam patikrinimui.

Jei jūsų prievadas be analoginių skylučių, rinkitės HDMI lizdas į DVI-D (dual link) 24+1 jungtį. Vieno laido sprendimui tinka HDMI į DVI-D laidas 1.8 metro. Jei jungiate atvirkščiai, pravers DVI 24+1 į HDMI lizdą jungtis Benfei, o prie adapterio tiks HDMI į HDMI laidas 3 m BLOW. Daugiau pasirinkimų – skiltyje DVI laidai ir jungtys.

Dažni klausimai

Ar HDMI lizdas į DVI-I adapteris tiks DVI-D lizdui?
Ne. DVI-I 24+5 kištuko analoginiai kontaktai į DVI-D 24+1 lizdą netelpa. Tokiam lizdui rinkitės DVI-D 24+1 adapterį.

Ar gausiu VGA signalą?
Ne. HDMI šaltinis siunčia tik skaitmeninį vaizdą, o analoginiai kontaktai lieka nenaudojami.

Ar perduodamas garsas?
Ne, DVI jungtimi perduodamas tik vaizdas, garsą išveskite atskirai.

Ar reikia maitinimo?
Ne, adapteris pasyvus ir veikia iš karto.

Kaip dar ieškoma šios prekės?
Paieškoje rašoma „hdmi i dvi-i adapteris“, „dvi 24+5 hdmi“, „hdmi lizdas i dvi i“ arba angliškai „HDMI female to DVI-I male adapter“. Visos šios frazės reiškia tą patį HDMI lizdas į DVI-I adapterį. Apie DVI jungčių tipus plačiau – Wikipedia straipsnyje.

Komplektacija

HDMI lizdas į DVI-I (dual link) 24+5 jungtis – 1 vnt. Prekę rasite g23.lt parduotuvėje ir G23 Electronics salone.


* * * * * * * * * *
